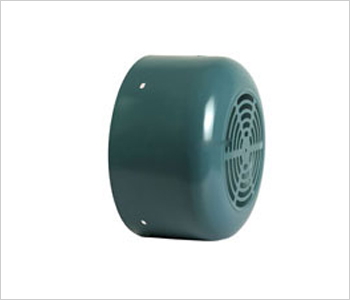

風罩是Y系列軸向通風電動機重要零件之一，其設計、制造質量影響到電機通風和外觀質量。
風罩結構形式雖然多種多樣，但習慣上均采用拉深成形工藝，主要存在以下一些問題：模具結構復雜，設計、制造周期長，費用高，調整麻煩，易產生表面缺陷，風罩類零件均為外協加工。為此我們對旋壓成形工藝進行了研究，并設計了一套旋壓成形工具，經試驗取得了良好的效果。
工具及工藝介紹旋壓是一種特殊的成形工藝，將板料固定在旋壓機上（或車床上），在毛坯隨機床轉動的同時，用旋輪使毛坯逐漸成形，旋壓成形可以完成旋轉體零件的多種加工。
成形過程可采用手動和機動兩種方式，若完全靠手工控制，不僅勞動強度大，技術水平要求高，而且工件質量不穩定。為了解決這一問題，我們設計的旋壓成形工具通過一套蝸輪蝸桿傳動機構，帶動旋輪完成風罩的加工，工具結構和成形工藝介紹如下：
安裝旋壓成形使用C512A立式車床，胎具與底座固定在工作臺上，使兩者中心重合，風罩毛坯用壓板固定在股具上，找正中心蝸輪蝸桿機構通過連接板固定在側刀架上并調整到圖示位置，該成形屬不變薄旋壓，旋輪與工件間壓力不能過大。
風罩的用途有以下幾點：
用途一：保護人員不被高速轉動的風機葉輪傷害。
用途二：防止動物鉆進風機內，對風機造成損傷。
用途三：防止落葉等其他異物進入風機內造成損害。
當然這是風機金屬網罩的主要用途，當然不同的風機用的金屬網罩的用途大小會有差異，主要用途不變。
